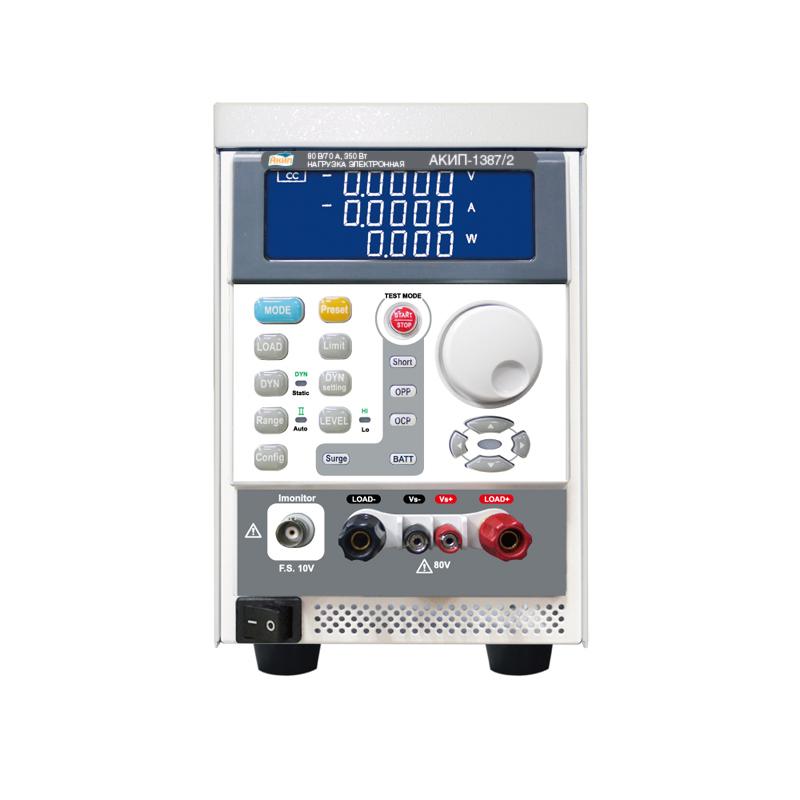

Электронная нагрузка АКИП-1387/2 представляет собой высокотехнологичное и функциональное устройство, предназначенное для точного тестирования и анализа работы различных источников постоянного тока. Исполненная в формате моноблока, данная модель обладает компактным и удобным исполнением, что делает её идеально подходящей как для лабораторных исследований, так и для использования на производственных участках или при проведении полевых испытаний. Устройство имеет один канал, который поддерживает широкий диапазон регулирования параметров, обеспечивая максимальное напряжение до 80 В, предельный ток до 70 А и мощность до 350 Вт.

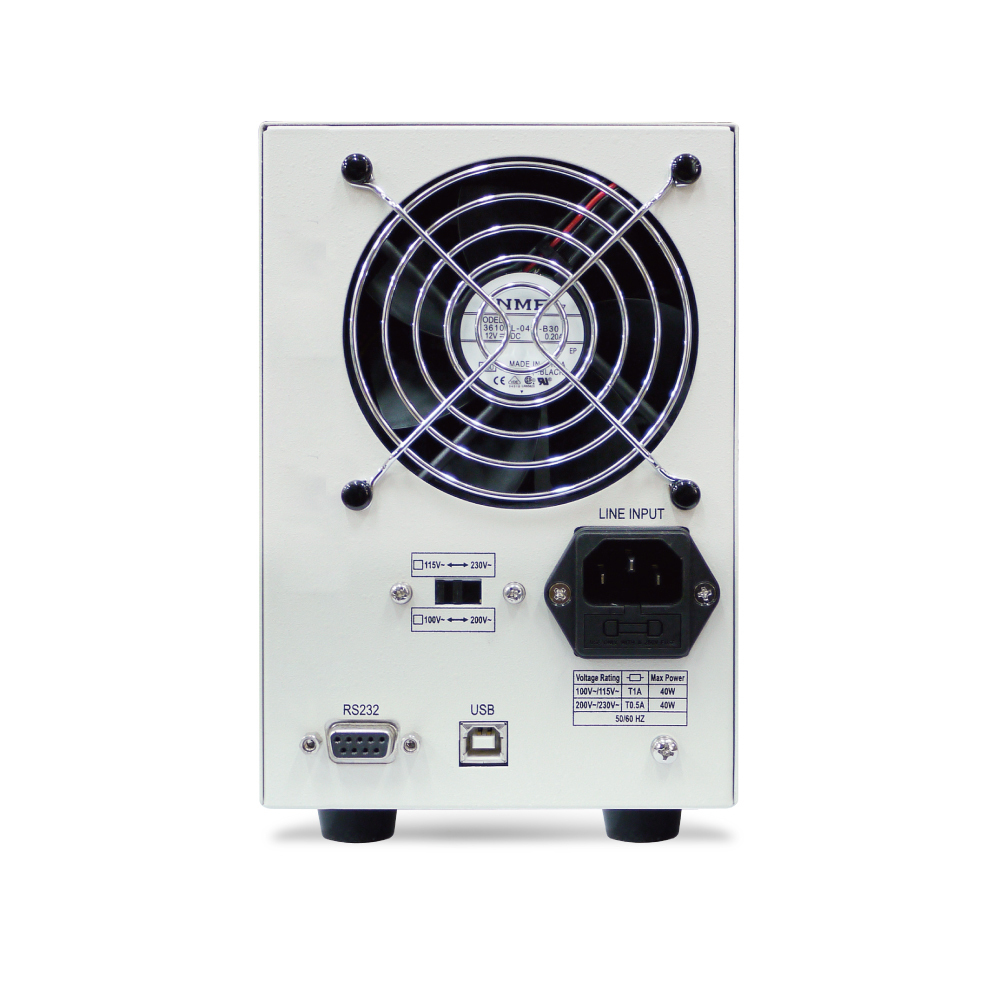

АКИП-1387/2 работает не только в статических режимах, но и поддерживает динамический режим, позволяющий моделировать изменяющиеся во времени условия нагрузки, что особенно важно при тестировании импульсных блоков питания и других устройств с переменной нагрузкой. Для подключения к внешним системам и управления нагрузкой предусмотрены цифровые интерфейсы USB и RS-232, обеспечивающие надёжную связь с компьютером и возможность удалённого контроля параметров.
Особое внимание в конструкции устройства уделено защите — реализованы функции защиты от перенапряжения, перегрузки по току и мощности, а также от перегрева внутренних компонентов. Дополнительно предусмотрена возможность обнаружения обратной полярности, что исключает риск повреждения оборудования при неправильном подключении. Наличие специализированных тестовых функций позволяет проводить имитацию короткого замыкания с возможностью задания длительности теста, проверять работоспособность защитных механизмов источника по току и мощности в автоматическом режиме, а также тестировать аккумуляторные батареи на разряд. Также устройство способно имитировать броски тока при «горячем» подключении, что актуально при оценке устойчивости электроники к внезапным изменениям нагрузки.
|
Внесен в ГосРеестр
|
Нет |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Моноблок |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
80 В |
|
Максимальный ток
|
70 А |
|
Максимальная мощность
|
350 Вт |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
207-253 В |
|
Гарантия, (мес)
|
12 |
- Электр. нагрузка АКИП-1387/2
- Шнур BNC
- Штыревой контакт 2 мм (красный, черный )
- Штыревой контакт 4 мм (красный, черный)
- Зажим типа крюк большой 4 шт.
- Зажим типа крюк малый 2 шт.
- Инструкция по эксплуатации
| Параметр | АКИП-1387/1 | АКИП-1387/2 | АКИП-1387/3 | АКИП-1387/4 | АКИП-1387/5 | |
| Входные параметры | ||||||
| Мощность | 250 Вт | 350 Вт | 350 Вт | 700 Вт | 700 Вт | |
| Ток в нагрузке | 50 А | 70 А | 15 А | 140 А | 30 А | |
| Напряжение на нагрузке | 80 В | 80 В | 500 В | 80 В | 500 В | |
| Минимиальное рабочее напряжение | 1 В при 50 А | 1,2 В при 70 А | 6 В при 15 А | 0,9 В при 140 А | 3 В при 30 А | |
| Защита | ||||||
| Мощность (OPP) | 262,5 Вт | 367,5 Вт | 367,5 Вт | 735 Вт | 735 Вт | |
| Ток (ОСР) | 52,5 А | 73,5 А | 15,75 А | 147 А | 31,5 А | |
| Напряжение (OVP) | 84 В | 84 В | 525 В | 84 В | 525 В | |
| Температура (OTP) | Да | Да | Да | Да | Да | |
| Режим стабилизации силы тока | ||||||
| Диапазон установки | 0~5,04~50,4 А | 0~7,02~70,2 А | 0~1,5~15 А | 0~14,04~140,4 А | 0~3~30 А | |
| Дискретность установки | 0,084/ 84 мА | 0,117/ 1,17 мА | 0,025/ 0,25 мА | 0,234/ 2,34 мА | 0,05/ 0,5 мА | |
| Погрешность установки | ±(0,1%*Iуст.+0,1%*I конечн) | |||||
| Режим стабилизации электрического сопротивления | ||||||
| Диапазон установки | 0,016~1,6 ~96000 Ом | 0,0114~1,14 ~68400 Ом | 0,4~40 ~2400000 Ом | 0,0057~0,57 ~34200 Ом | 0,2~20 ~1200000 Ом | |
| Дискретностьустановки | 26,666 мкОм 0,010416 мСм | 19 мкОм 0,014619 мСм | 666,667 мкОм 0,416 мкСм | 9,5 мкОм 29,239 мкСм | 333,334 мкОм 0,833 мкСм | |
| Погрешность установки | ±(0,2%*Rуст+0,2% Rконеч) | |||||
| Режим стабилизации напряжения | ||||||
| Диапазон установки | 0~8,1~81 В | 0~8,1~81 В | 0~60~500 В | 0~8,1~81 В | 0~60~500 В | |
| Дискретностьустановки | 0,135/ 1,35 мВ | 0,135/ 1,35 мВ | 1/ 10 мВ | 0,135/ 1,35 мВ | 1/ 10 мВ | |
| Погрешность установки | ±(0,05%*Uустановки+0,05%*Uконечн) | |||||
| Режим стабилизации электрической мощности | ||||||
| Диапазон установки | 0~25,02~250,2 Вт Iмакс 5 А/ 50 А | 0~35,04~350,4 Вт Iмакс 7 А/ 70 А | 0~35,04~350,4 Вт Iмакс 5 А/ 15 А | 0~70,02~700,2 Вт Iмакс 14 А/ 140 А | 0~70,02~700,2 Вт Iмакс 3 А/ 30 А | |
| Дискретность установки | 0,417/ 4,17 мВт | 0,584/ 5,84 мВт | 0,584/ 5,84 мВт | 1,167/ 11,67 мВт | 1,17/ 117 мВт | |
| Погрешность установки | ±(0,5%*Pустановки+0,5%*Pконечн) | |||||
| Динамический режим | ||||||
| Диапазон установки периода | 10 мкс … 9,999 с | |||||
| Разрешение | 0,001/ 0,01/ 0,1/ 1 мс | |||||
| Диапазон скорости | L | 0,032 … 2 А/мкс | 0,0464 … 2,90 А/мкс | 1 … 62,5 мА/мкс | 0,0096 … 0,6 А/мкс | 2 … 125 мА/мкс |
| H | 3,2 … 200 мА/мкс | 4,64 … 290 мА/мкс | 10 … 625 мА/мкс | 0,096 … 6 А/мкс | 20 … 1250 мА/мкс | |
| Погрешность установки | ±(5%*установки + 10 мкС) | |||||
| Измерение напряжения | ||||||
| Диапазон | 0~8,1~81 В | 0~8,1~81 В | 0~60~500 В | 0~8,1~81 В | 0~60~500 В | |
| Разрешение | 0,135/ 1,35 мВ | 0,135/ 1,35 мВ | 1/ 10 мВ | 0,135/ 1,35 мВ | 1/ 10 мВ | |
| Погрешность | ±(0,025%*Uизм+0,025%*Uконечн) | |||||
| Измерение тока | ||||||
| Диапазон | 0~5,04~50,4 А | 0~7,02~70,2 А | 0~1,5~15 А | 0~14,04~140,4 А | 0~3~30 А | |
| Разрешение | 0,084/ 84 мА | 0,117/ 1,17 мА | 0,025/ 0,25 мА | 0,234/ 2,34 мА | 0,05/ 0,5 мА | |
| Погрешность | ±(0,1%*Iизм+0,1%*Iконечн) | |||||
| Измерение мощности | ||||||
| Диапазон | 25/ 250 Вт | 35/ 350 В | 35/ 350 В | 70/ 700 Вт | 70/ 700 Вт | |
| Разрешение | 0,001/ 0,01 мВт | 0,001/ 0,01 мВт | 0,001/ 0,01 мВт | 0,001/ 0,01 мВт | 0,001/ 0,01 мВт | |
| Погрешность | ±(0,1%*Pизм+0,1%*Pконечн) | |||||
| Имитация бросков (импульсов) тока | ||||||
| Ток в нагрузке | 50 А | 70 А | 15 А | 140 А | 30 А | |
| Длительность импульса | 10 … 1000 мс | |||||
| Шагов в тесте | 1 … 5 | |||||
| Тест батареи | ||||||
| Напряжение (UVP) | 0 … 81 В | 0 … 81 В | 0 … 500 В | 0 … 81 В | 0 … 500 В | |
| Длительность | 1 … 99999 В | |||||
| Емкость | 0,1…19999,9 Ач/0,1…19999,9 Втч | |||||
| Общие данные | ||||||
| Напряжение питания | 115/130 В (±10%); 50/60 Гц | |||||
| Потребляемая мощность | 40 ВА | 60 ВА | ||||
| Интерфейсы | USB, RS-232 | |||||
| Габариты (ВхШхГ) | 205 х 123 х 477 мм | 205 х 231 х 480 мм | ||||
| Масса | 5,3 кг | 10,3 кг | ||||
